Шкаф предназначен для управления скважиной с применением частотных преобразователей, устройств плавного пуска, контакторов, контроллера, панели управления.

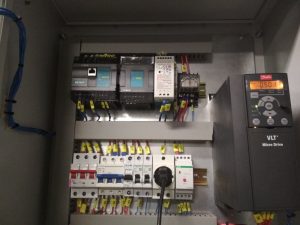

Шкаф управления скважиной ШУК-XXХХ ПЧ ТУ BY 193215928.002 – 2019, производство ООО «Логикорн» Где XXXX-Установочная мощность шкафа, ПЧ- преобразователь частоты, УПП — устройство плавного пуска | |
Параметры | Описание параметров |
Степень защиты | IP54/IP65 |
Напряжение питание | 1/220-230В 50Гц 3/380-400В 50Гц Иное по запросу |
Тип управление | Ручное местное: — с лицевой панели шкафа Автоматическое (по запросу опционально): — с применением программируемого логического контроллера или иных устройств автоматического управления Удаленное (по запросу опционально): — дискретные каналы управления — через интерфейс по стандартным промышленным протоколам |
Способ монтажа | — настенный — напольный |
Интерфейсы удаленного управления (по запросу опционально) | RS485/232, Ethernet, CAN |
Протокол обмена данных | Modbus, CANopen, Ethercat, ProfiBus, ProfiNet, IEC 60870-5-101/104 |
В зависимости от варианта исполнения (по техническому заданию заказчика) имеет следующие функции:
— Контроль питающего напряжения;
— Встроенный АВР (автоматический ввод резерва);
— Управление насосом в ручном или автоматическом режиме;
— Защита от сухого хода;
— Измерение давления;
— Автоматическое поддержание давления в сети;
— Автоматическое поддержание уровня в башне или РЧВ (резервуар чистой воды);
— Считывание, хранение и передача на верхний уровень показаний приборов учета (счетчиков);
— Управление обогревом скважины, павильона;
— Измерение температуры в павильоне скважины;
— Измерение параметров работы насосов (ток, частота, температура двигателя (подшипников));
— Контроль протечек и затопления в павильоне скважины;
— Учет электроэнергии, считывание показаний приборов учета электроэнергии и передача на верхний уровень;
— Контроль доступа;
— Управление через дискретные или аналоговые сигналы 4-20 мА;
— Удаленное управление через GSM/GPRS канал или локальную сеть;
— Простая интеграция в существующую систему управления по средствам стандартных протоколов: Modbus RTU/TCP,
Profibus, Profinet, IEC 60870-5-104 и др., с предоставлением карты адресов технологического процесса;
— Интеграция в SCADA системы по средствам стандартных протоколов;
— Дополнительные функции при необходимости.
