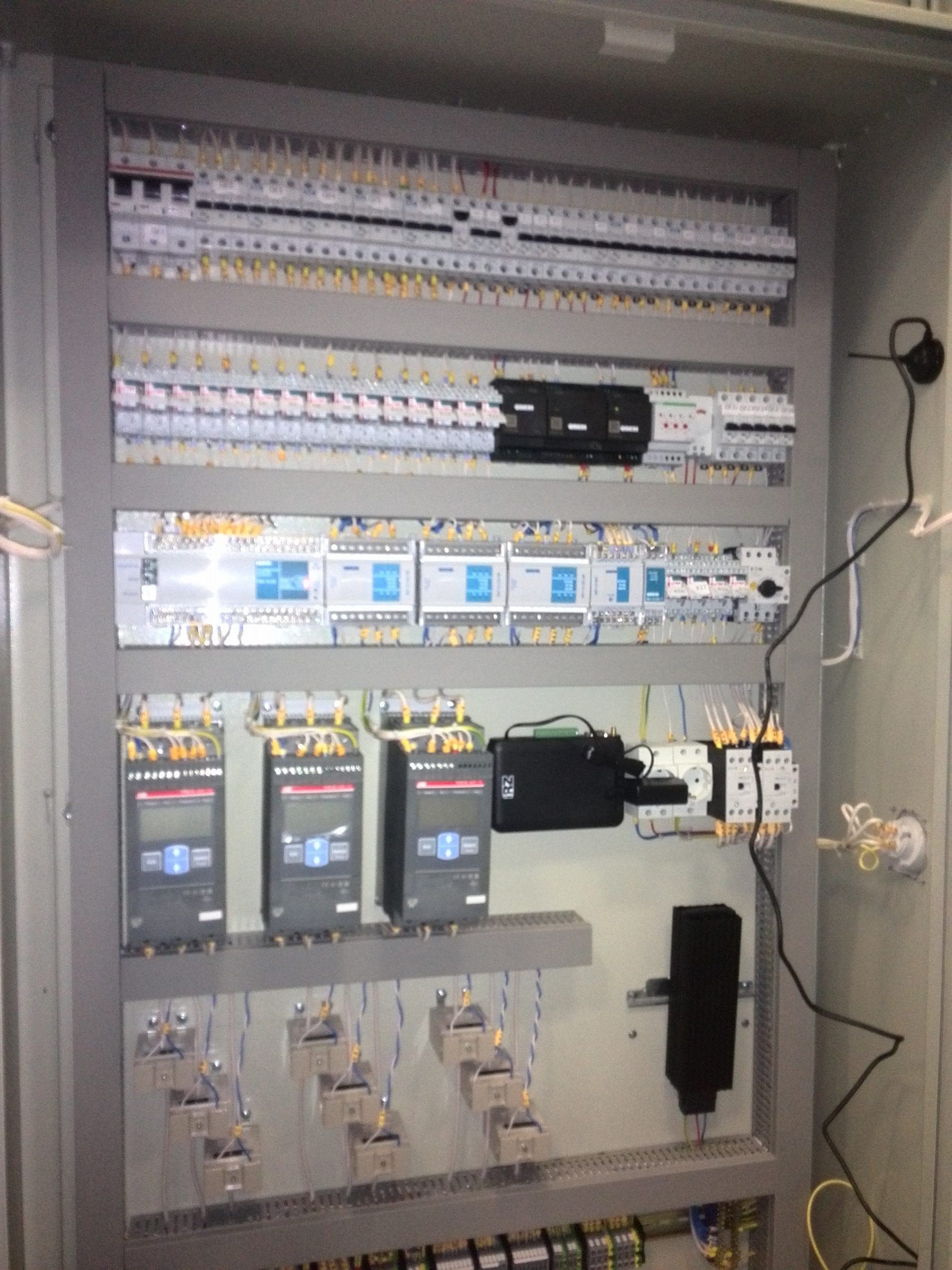

Шкаф предназначен для управления канализационной насосной станцией с применением частотных преобразователей, устройств плавного пуска, контакторов, контроллера, панели управления.
|
Шкаф управления канализационной насосной станцией ШУК-XXХХ ПЧ ТУ BY 193215928.002 – 2019, производство ООО «Логикорн» Где XXXX-Установочная мощность шкафа, ПЧ- преобразователь частоты, УПП — устройство плавного пуска |
|
|
Параметры |
Описание параметров |
|
Степень защиты |
IP54/IP65 |
|
Напряжение питание |
1/220-230В 50Гц 3/380-400В 50Гц Иное по запросу |
|
Тип управление |
Ручное местное: — с лицевой панели шкафа — с панели управления внутри шкафа Автоматическое (по запросу опционально): — с применением программируемого логического контроллера или иных устройств автоматического управления Удаленное (по запросу опционально): — дискретные каналы управления — через интерфейс по стандартным промышленным протоколам |
|
Способ монтажа |
— настенный — напольный |
|
Интерфейсы удаленного управления (по запросу опционально) |
RS485/232, Ethernet, CAN |
|
Протокол обмена данных |
Modbus, CANopen, Ethercat, ProfiBus, ProfiNet, IEC 60870-5-101/104 |
В зависимости от варианта исполнения (по техническому заданию заказчика) имеет следующие функции:
— Контроль питающего напряжения;
— Встроенный АВР (автоматический ввод резерва);
— Управление насосом (насосами) в ручном или автоматическом режиме;
— Ротация насосов;
— Работа насосов по уровню сточных вод от датчиков различных типов
— Защита от сухого хода;
— Измерение давления в трубопроводе;
— Измерение параметров работы насосов (ток, частота, температура двигателя (подшипников));
— Контроль доступа;
— Графическое отображение информации технологического процесса интуитивно понятного, в виде мнемосхем на панели
оператора;
— Регистрация событий и аварий;
— Управление через дискретные или аналоговые сигналы 4-20 мА;
— Удаленное управление через GSM/GPRS канал или локальную сеть ;
— Простая интеграция в существующую систему управления по средствам стандартных протоколов: Modbus RTU/TCP, Profibus, Profinet, IEC 60870-5-104 и др., с предоставлением карты адресов технологического процесса;
— Интеграция в SCADA системы по средствам стандартных протоколов;
— Дополнительные функции при необходимости.
